Замена двигателя в стиральной машине Beko: пошаговая инструкция
Замена приводного мотора в стиральных машинах Beko — рутинная, но ответственная операция, которая требует от мастера точности при демонтаже и правильного натяжения ремня. Основными признаками выхода узла из строя являются полное отсутствие вращения барабана при исправной индикации, искрение под дном машины, сторонний гул или ошибки привода на панели управления. Эта инструкция рассчитана на профессиональных мастеров по ремонту бытовой техники и содержит технические нюансы работы с оригинальным двигателем Askoll M500.
Что понадобится для ремонта
Для успешного выполнения работ мастеру понадобится стандартный комплект инструментов и расходных материалов:
- Торцевая головка или накидной ключ на 13 мм для откручивания крепежных болтов мотора.
- Отвертка с насадкой Torx T20 или крестовая отвертка PH2 в зависимости от типа саморезов на задней панели.
- Шлицевая плоская отвертка среднего размера для поддевания залипших посадочных мест.
- Новый оригинальный двигатель Askoll M500 мощностью 900W (код детали Beko: 2828010500).
- Салфетка из микрофибры и очиститель контактов (спрей для удаления окисления с клеммной колодки).
- Новый приводной ремень — рекомендуется к замене, если старый имеет трещины или растянут.
Пошаговая инструкция по замене
Шаг 1: Обеспечение доступа и безопасность
Перед началом любых манипуляций полностью обесточьте стиральную машину, вытащив вилку из розетки. Перекройте вентиль подачи воды и отсоедините сливной и заливной шланги, слив остатки воды в невысокую емкость через фильтр сливного насоса. Разверните стиральную машину задней панелью к себе, обеспечив достаточно свободного пространства для работы. При помощи отвертки Torx T20 или крестовой отвертки открутите винты, удерживающие нижнюю часть задней стенки (или всю заднюю панель в сборе, в зависимости от модификации корпуса Beko). Снимите металлическую крышку и отложите ее в сторону.
Шаг 2: Демонтаж приводного ремня
Аккуратно возьмитесь пальцами за приводной ремень в зоне большого шкива барабана. Потяните ремень на себя, одновременно прокручивая шкив барабана против часовой стрелки. Ремень легко сойдет со ручьев шкива барабана и вала двигателя. Оцените состояние ремня: если на нем видны расслоения, трещины или стертые дорожки, его нельзя использовать повторно.
Шаг 3: Отсоединение электрических компонентов
Найдите пластиковую клеммную колодку питания двигателя. Нажмите на фиксатор (защелку) колодки и аккуратно отсоедините ее от разъема на корпусе мотора. В некоторых модификациях Beko провод заземления крепится отдельно на специальную клемму (Faston) на корпусе статора — снимите его при помощи плоскогубцев или руками, не тяня за сам провод. Отведите жгут проводов в сторону, чтобы не повредить его при извлечении тяжелого двигателя.

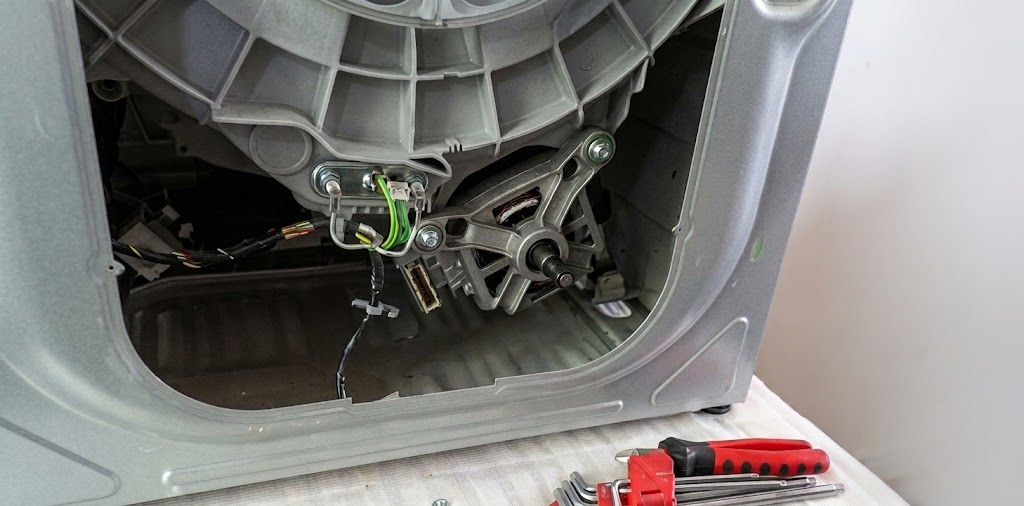

Шаг 4: Демонтаж двигателя Askoll M500
При помощи торцевой головки на 13 мм открутите два длинных винта, которые фиксируют мотор на посадочных кронштейнах пластикового бака. Обратите внимание: винты расположены с передней стороны крепежных «ушек» мотора. После выкручивания болтов двигатель остается сидеть на резиновых или пластиковых демпферных втулках. Поскольку во время эксплуатации эти места часто залипают из-за пыли и вибрации, аккуратно подденьте корпус мотора плоской отверткой возле кронштейнов бака. Держа двигатель снизу (его вес составляет около 5-7 кг), потяните его на себя, сдвигая с направляющих кронштейнов, и бережно извлеките из корпуса стиральной машины.
Шаг 5: Подготовка и установка нового узла
Очистите посадочные места на баке от пыли и остатков графита. Возьмите новый двигатель Beko 2828010500 (Askoll M500). Совместите задние и передние монтажные отверстия мотора с кронштейнами на баке. Толкните двигатель вперед до упору, чтобы он плотно сел на направляющие втулки. Вкрутите рукой оба крепежных винта на 13 мм, чтобы избежать перекоса резьбы, после чего надежно затягните их трещоткой. Не прикладывайте чрезмерных усилий, чтобы не повредить пластиковые резьбовые элементы бака.
Шаг 6: Подключение электрики и монтаж ремня
Подключите клеммную колодку питания к новому двигателю до характерного щелчка фиксатора. Верните на место провод заземления к металлическому штырю на корпусе. Проверьте, чтобы провода питания не касались движущихся частей привода и не были натянуты. Установите приводной ремень: сначала наденьте его на вал нового мотора, а затем, прижимая кромку ремня к большому шкиву барабана, прокручивайте шкив до полной посадки ремня в дорожки. Убедитесь, что ремень стоит ровно по центру шкива барабана. Прокрутите барабан рукой на несколько оборотов в обе стороны для самоцентрирования ремня.
Шаг 7: Сборка корпуса и проверка
Установите на место нижнюю или полную заднюю панель стиральной машины, закрутите все удерживающие винты. Подключите заливной и сливной шланги, откройте вентиль подачи воды, проверив герметичность соединений. Включите вилку в розетку. Запустите тестовую программу «Отжим» на минимальных оборотах, а затем короткую программу стирки. Двигатель должен работать ровно, без резких рывков, постороннего свиста или запаха гари. Убедитесь, что барабан вращается в обе стороны во время цикла стирки.
Частые ошибки и нюансы при замене
- Перекос двигателя на кронштейнах бака. Если при установке Askoll M500 не посадить его до упора на направляющие втулки, возникнет несоосность вала мотора и шкива барабана. Это приведет к мгновенному сбросу или ускоренному износу приводного ремня.
- Неправильная укладка жгута проводов. Если провод питания болтается или проложен близко к корпусу двигателя, который нагревается во время отжима, изляция может оплавиться, что вызовет короткое замыкание на корпус или выбьет плату управления.
- Игнорирование проверки старого ремня. Установка старого растянутого ремня на новый мотор часто приводит к его проскальзыванию под нагрузкой. Мастер получает повторный вызов из-за того, что машинка «не крутит с бельем».
- Чрезмерное усилие при затягивании болтов на 13 мм. Кронштейны бака выполнены из пластика (полиплекса). Перетягивание болтов может вызвать трещину в креплении бака, что потребует полной замены полубака.
