Замена нагревательного элемента (ТЭНа) в сушильной машине Samsung: пошаговая инструкция

Это практическое руководство разработано для квалифицированных сервисных мастеров бытовой техники и детально описывает профессиональный алгоритм диагностики и замены блока нагрева в сушильных машинах Samsung барабанного типа. Главным маркером неисправности узла является выполнение полного цикла программы при абсолютно холодном воздухе в камере, а также появление на дисплее кодов ошибок HE, HC или tE. Понимание спецификации разборки фронтальной части корпуса корейских сушильных машин позволяет мастеру выполнить ремонт быстро, без повреждения пластиковых защелок и с учетом обязательной профилактики всей вентиляционной системы.

Что понадобится для работы

Крестовая отвертка с длинным жалом или шуруповерт с битой Phillips PH2.
Торцевая головка на 8 мм или магнитная бита-шестигранник для выкручивания саморезов корпуса нагревателя.
Цифровой мультиметр для проверки сопротивления спиралей и проводимости защитных термостатов.
Плоская шлицевая отвертка для демонтажа фиксаторов проводки.
Новый нагревательный элемент для сушильной машины Samsung. В зависимости от конкретной серии платформы (например, DV45H, DV90, DV80), чаще всего применяется блок в сборе с маркировкой [уточнить: оригинальный код детали, например DC97-14486A или DC47-00019A].
Новый [термопредохранитель сушильной машины → ссылка на товар] и термостат ограничения температуры, которые чаще всего поставляются вместе с нагревательным блоком.

Пошаговый процесс ремонта

Шаг 1. Обесточивание техники и снятие верхней панели.
Перед началом любых манипуляций полностью отключите сушильную машину от электрической сети. При наличии подключения к сливной канализации отсоедините шланг, чтобы обеспечить свободный доступ к задней и боковым стенкам машины. Выкрутите два винта Phillips на задней панели, удерживающие верхнюю крышку. Сдвиньте крышку назад и поднимите ее вверх для демонтажу.
Шаг 2. Демонтаж панели управления и фронтального блока.
Полностью извлеките пластиковый лоток для сбора конденсата. Выкрутите винты, расположенные за лотком и по верхнему периметру панели управления. Аккуратно освободите пластиковые защелки по верхнему краю и отклоните панель на себя. Снимите фишки проводов с блока управления, предварительно зафиксировав их расположение на фото, и уберите интерфейсную плату в безопасное место. Далее открутите винты, удерживающие переднюю стенку корпуса (четыре сверху и два снизу под декоративной фальш-панелью). Откройте загрузочный люк, выкрутите два винта возле фильтра, отсоедините разъем датчика блокировки дверцы и полностью снимите фронтальную панель.

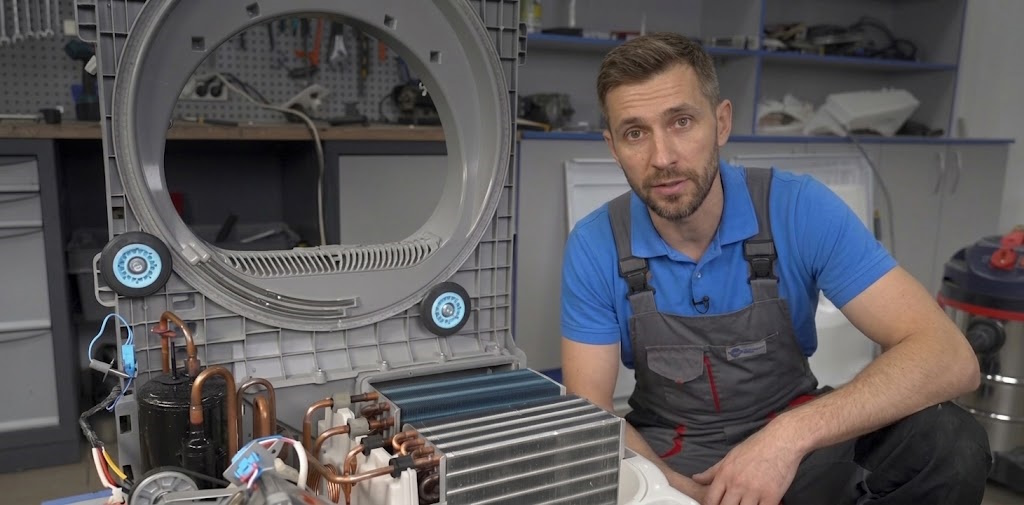

Шаг 3. Снятие передней опорной перегородки с роликами.
После снятия передней панели откроется доступ к металличевой опорной плите, на которой закреплены передние ролики барабана. Выкрутите винты крепления этой перегородки к боковым стенкам корпуса сушильной машины. Отсоедините провода от датчика влажности, которые зафиксированы на нижней части пластикового воздуховода. Осторожно поднимите перегородку вверх, выводя ее из зацепления с отбортовкой барабана, и снимите ее. При этом сам барабан немного просядет вниз, оставшись лежать на задних роликах и приводном ремне.

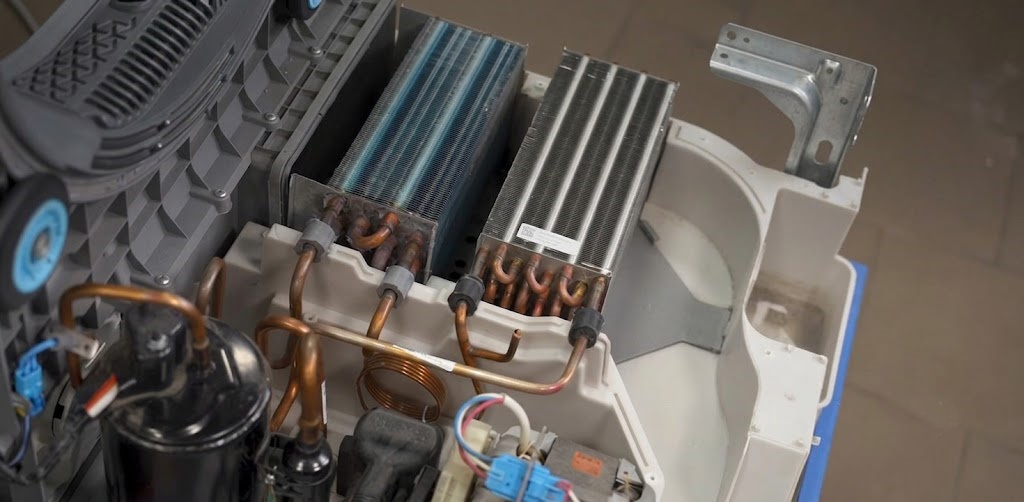

Шаг 4. Демонтаж диффузора нагревателя.
Блок нагревательного элемента в сушильных машинах Samsung расположен в нижней правой части корпуса. Он представляет собой длинный металлический кожух (диффузор), внутри которого установлена керамическая плата с нихромовыми спиралями. Выкрутите один или два винта с помощью головки на 8 мм, которые фиксируют корпус нагревателя к нижней станине бытового прибора. Аккуратно потяните кожух на себе, выводя его из зацепления с задней воздушной шахтой. Отсоедините три фишки питания: две от термостатов на корпусе и одну от самого силового кабеля ТЭНа.
Шаг 5. Дефектовка и непосредственная замена элемента.
Положите демонтированный кожух на рабочий стол. Выкрутите винты, фиксирующие защитные термостаты на корпусе шахты. Проверьте их мультиметром на проводимость (короткое замыкание в нормальном холодном состоянии). Затем выкрутите винты, удерживающие сам ТЭН внутри металлического корпуса, и извлеките его. Осмотрите нихромовую спираль на предмет прогара, механического разрыва или провисания витков. Если спираль повреждена, установите новую сервисную запчасть [ТЭН сушильной машины Samsung → ссылка на товар]. Закрепите нагреватель в кожухе и обязательно установите новые защитные термостаты из ремкомплекта.
Шаг 6. Очистка вентиляционного тракта и сборка.
Прежде чем устанавливать новый узел на станину, обязательно очистите с помощью сервисного пилососа заднюю воздушную шахту и лопасти вентилятора от спрессованного ворса и пыли. Наличие мусора в канале резко снижает объем воздушного потока, что приведет к моментальному перегреву и повторному перегоранию нового ТЭНа. Установите корпус нагревателя на место, подключите провода в соответствии с маркировкой, соберите опорную плиту и корпусные панели в обратном порядке. После сборки включите машину и проверьте ее работу в режиме измерения тока клещами на силовом кабеле — потребление должно соответствовать паспортной мощности ТЭНа, которая обычно составляет от 2000 до 4500 Вт в зависимости от модели.

Частые ошибки и нюансы при замене

Замена нагревателя без полной профилактики воздушных каналов. Если вентиляционная система забита ворсом, новый ТЭН перегорит во время первого или второго цикла сушки из-за отсутствия надлежащего обдува спиралей воздухом.
Игнорирование проверки или замены термостатов безопасности (Hi-Limit Thermostat). Часто мастера меняют только сгоревшую спираль, оставляя подгоревший или частично деградировавший термостат, который со временем размыкается при значительно более низкой температуре или вообще блокирует работу модуля.
Неправильное подключение силовых клемм. Перепутывание проводов между рабочим термостатом и защитным плавким предохранителем приводит к отсутствию защиты цепи или некорректной работе блока управления, что сопровождается мгновенной ошибкой инвертора.
Механическое повреждение или смещение витков спирали во время монтажа. Если витки нихромовой проволоки соприкасаются друг с другом или с металлическим защитным кожухом, произойдет короткое замыкание на корпус, что выведет из строя реле на силовой плате управления.

Заключение

Замена нагревательного элемента в сушильной машине Samsung является стандартной сервисной процедурой, требующей от мастера чэтного соблюдения последовательности демонтажа фронтальной перегородки и обязательной капитальной очистки системы от пыли. Использование качественных компонентов и новых термостатов гарантирует долгосрочную работу техники без повторных термических повреждений.
